Débuggage sur ESP32 avec un ESP‑Prog et PIO Unified Debugger

Article du blog ouilogique.com sur l’IoT, Arduino, ESP, Raspberry Pi et l’électronique.

Auteur·rice

Nico

Date de publication

26 juillet 2019

Cet article montre comment mettre en route un board ESP‑Prog et les outils intégrés à PlatformIO pour flasher et débugger un ESP32.

Le board ESP‑Prog permet de faire deux choses distinctes :

du débuggage en utilisant une interface JTAG (connecteur 10 broches) (ESP32 uniquement)
de flasher des programmes (ESP8266 & ESP32)

Documentation

PIO Unified Debugger (intégré à PlatformIO)
- https://docs.platformio.org/en/latest/plus/debugging.html

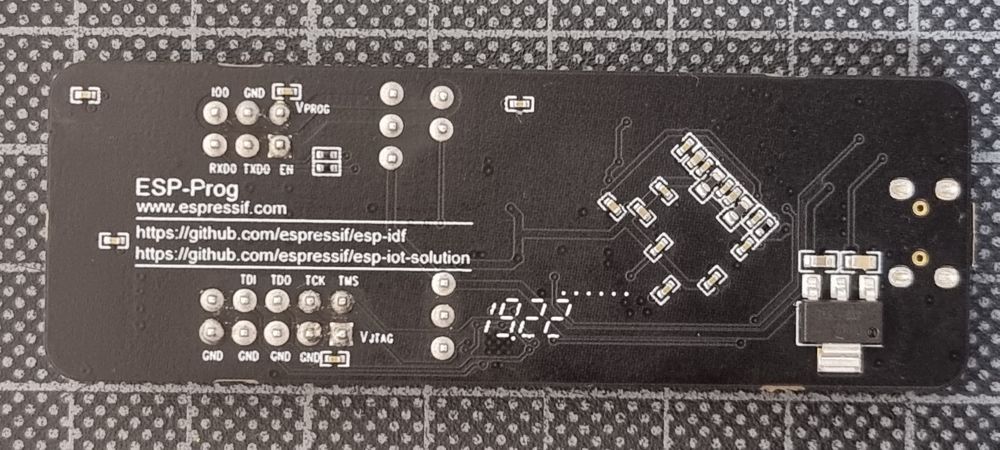

ESP-Prog
- https://docs.platformio.org/en/latest/plus/debug-tools/esp-prog.html
- https://github.com/espressif/esp-iot-solution/blob/master/documents/evaluation_boards/ESP-Prog_guide_en.md

Matériel utilisé

Vidéo d’Andreas Spiess

Source d’inspiration de cet article. Merci Andreas.

https://www.youtube.com/watch?v=psMqilqlrRQ

Connexions JTAG

Le débuggage JTAG utilise les GPIO 12 à 15, ce qui veut dire que ces broches ne peuvent pas être utilisées par le programme en cours de test !

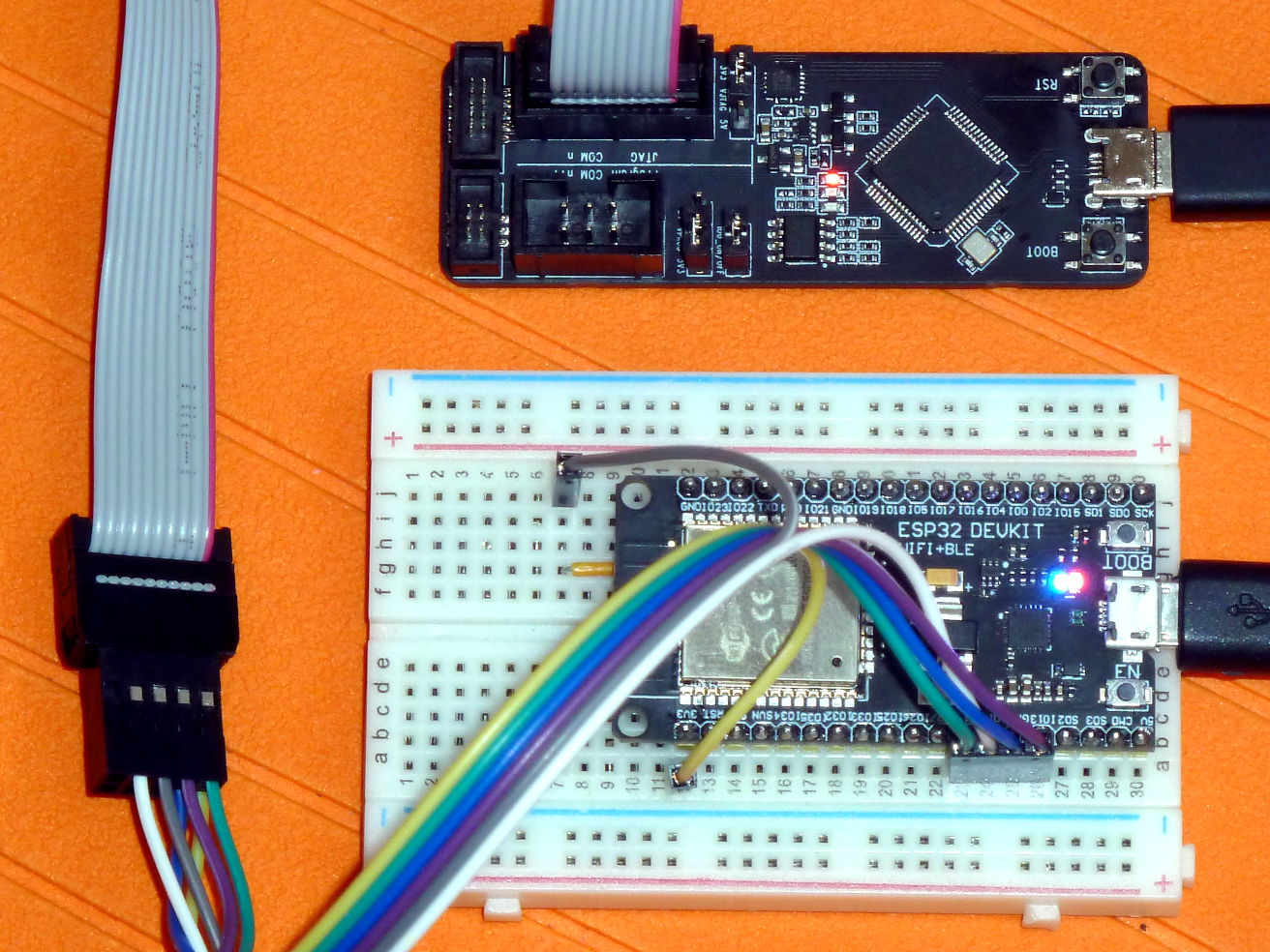

Les couleurs sont indicatives et correspondent simplement aux fils que j’ai utilisés et que l’on peut voir sur la photo.

       ESP32        PROG BOARD      |      PROG BOARD    ESP32
====================================|=================================
jaune  3.3V      1. VDD             |   2. ESP_TMS       IO_14  vert
bleu   GND       3. GND             |   4. ESP_TCK       IO_13  violet
       -         5. GND             |   6. ESP_TDO       IO_15  gris
       -         7. GND             |   8. ESP_TDI       IO_12  blanc
       -         9. GND             |  10. NC            -

Debuggage d’un ESP32 avec un ESP-Prog et PIO Unified Debugger — ouilogique.com

Mise en route

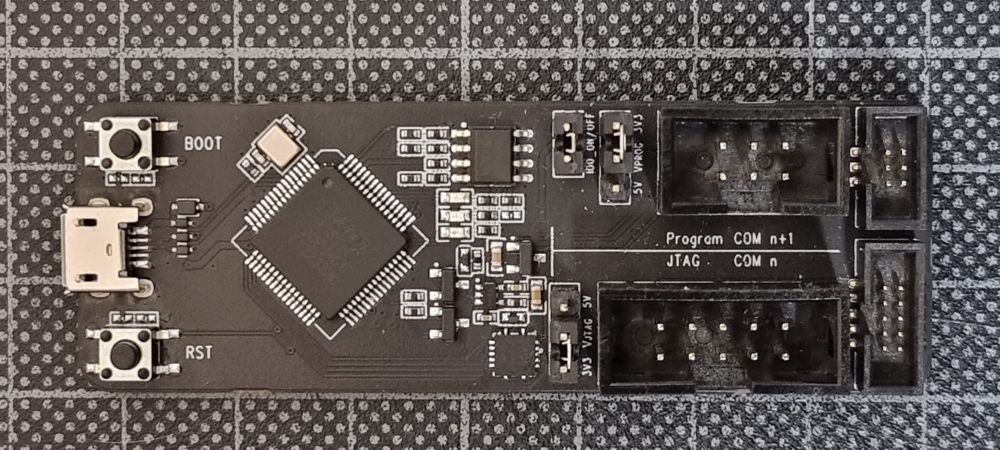

S’assurer que les cavaliers sont configurés correctement (voir l’image ci-dessus).
Connecter le câble JTAG comme indiqué dans le tableau ci-dessus.
Ouvrir un projet PlatformIO existant ou en créer un nouveau.
Ajouter les informations suivantes dans le fichier platformio.ini.

debug_tool = esp-prog
upload_protocol = esp-prog
debug_init_break = tbreak setup

Pour info, voici le fichier platformio.ini que j’ai utilisé :


[platformio]
default_envs =
    esp32doit-devkit-v1


[env]
monitor_speed = 115200
build_flags =
    -D VERSION="0.1"
    -D BAUD_RATE=${env.monitor_speed}


[env:esp32doit-devkit-v1]
platform = espressif32
board = esp32doit-devkit-v1
framework = arduino
debug_tool = esp-prog
upload_protocol = esp-prog
debug_init_break = tbreak setup

Brancher le connecteurs USB de l’ESP‑Prog à l’ordinateur. L’ESP‑Prog utilise deux ports série. Il n’y a pas besoin de brancher le connecteur USB de l’ESP, mais ça peut être pratique pour accéder à l’interface série. L’ESP‑Prog a aussi une interface série que je n’ai pas testé.
Sous Mac, il faut installer libusb avec Homebrew (brew update && brew upgrade && brew install libusb).
Sous Windows, il faut modifier le pilote par défaut avec le logiciel Zadig. Voir la procédure dans la vidéo d’Andreas Spiess à 14:52.
Uploader le programme avec la commande standard de PlatformIO (ctrl alt u).
Placer quelques points d’arrêts dans le programme.

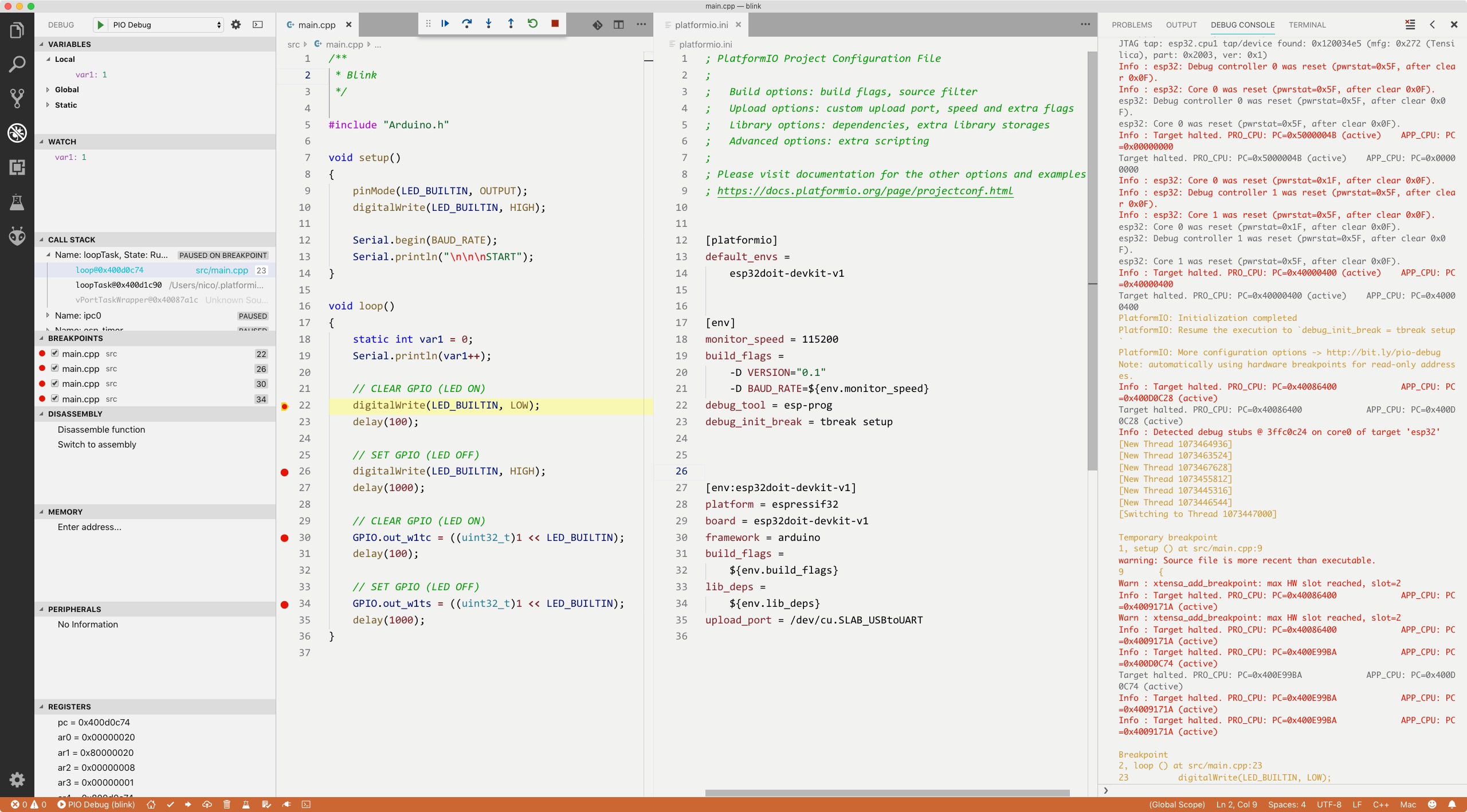

Démarrer le débuggage (menu Debug/Start Debugging F5).
