Un analyseur logique Arduino

Article du blog ouilogique.com sur l’IoT, Arduino, ESP, Raspberry Pi et l’électronique.
Auteur·rice

Nico

Date de publication

12 juin 2015

Les informations ci-dessous viennent à l’origine d’un tuto qui n’est malheureusement plus en ligne https://letsmakerobots.com/node/31422.

En résumé, cette solution nécessite deux programmes :

  1. Le croquis Arduino : https://github.com/gillham/logic_analyzer
  2. Le programme de capture Logic Sniffer sur l’ordinateur : https://lxtreme.nl/projects/ols/

Il y a un article sur le site de Mouser qui en parle aussi : https://www.mouser.com/blog/arduino-powerful-yet-overlooked-uses

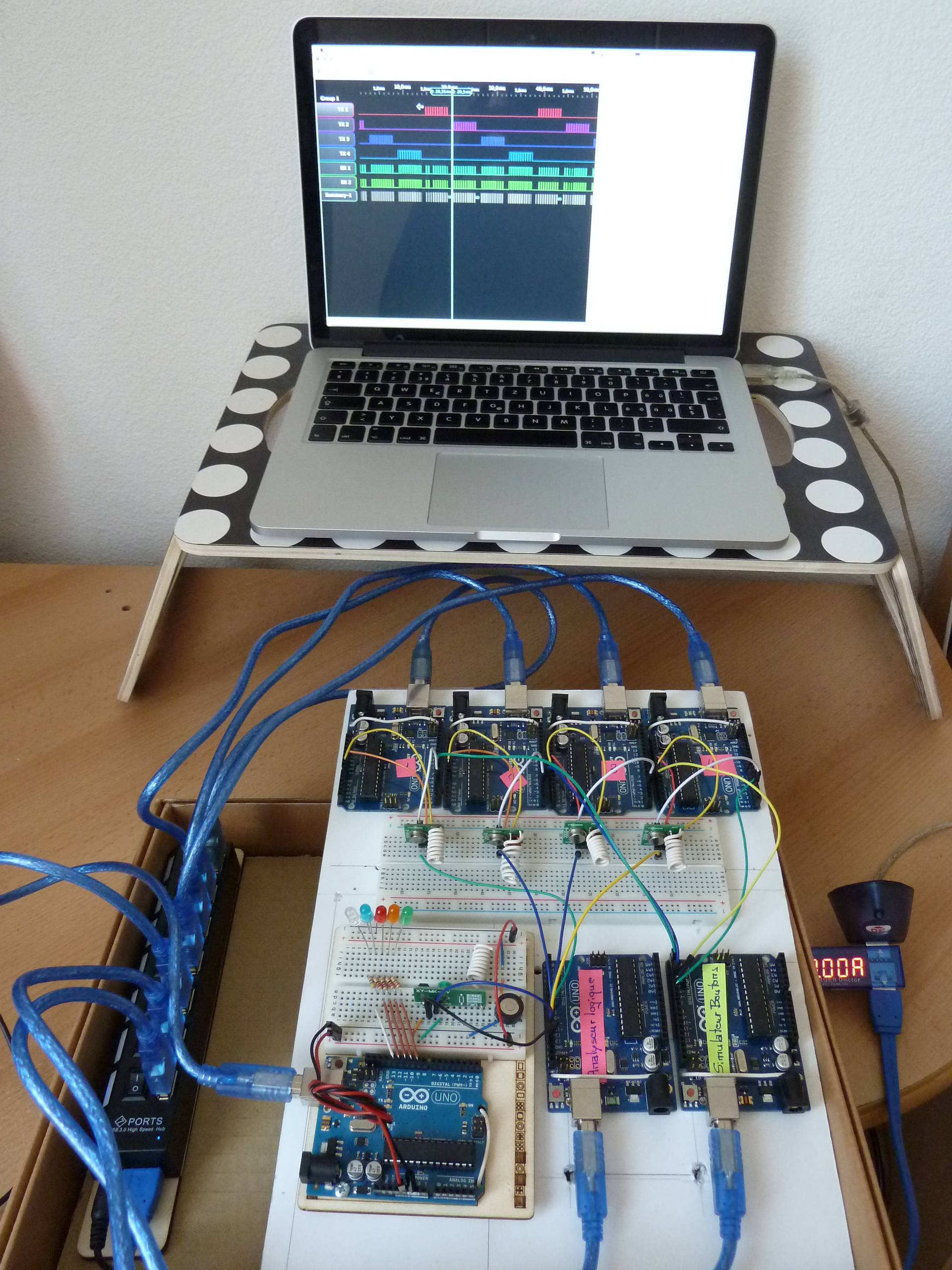

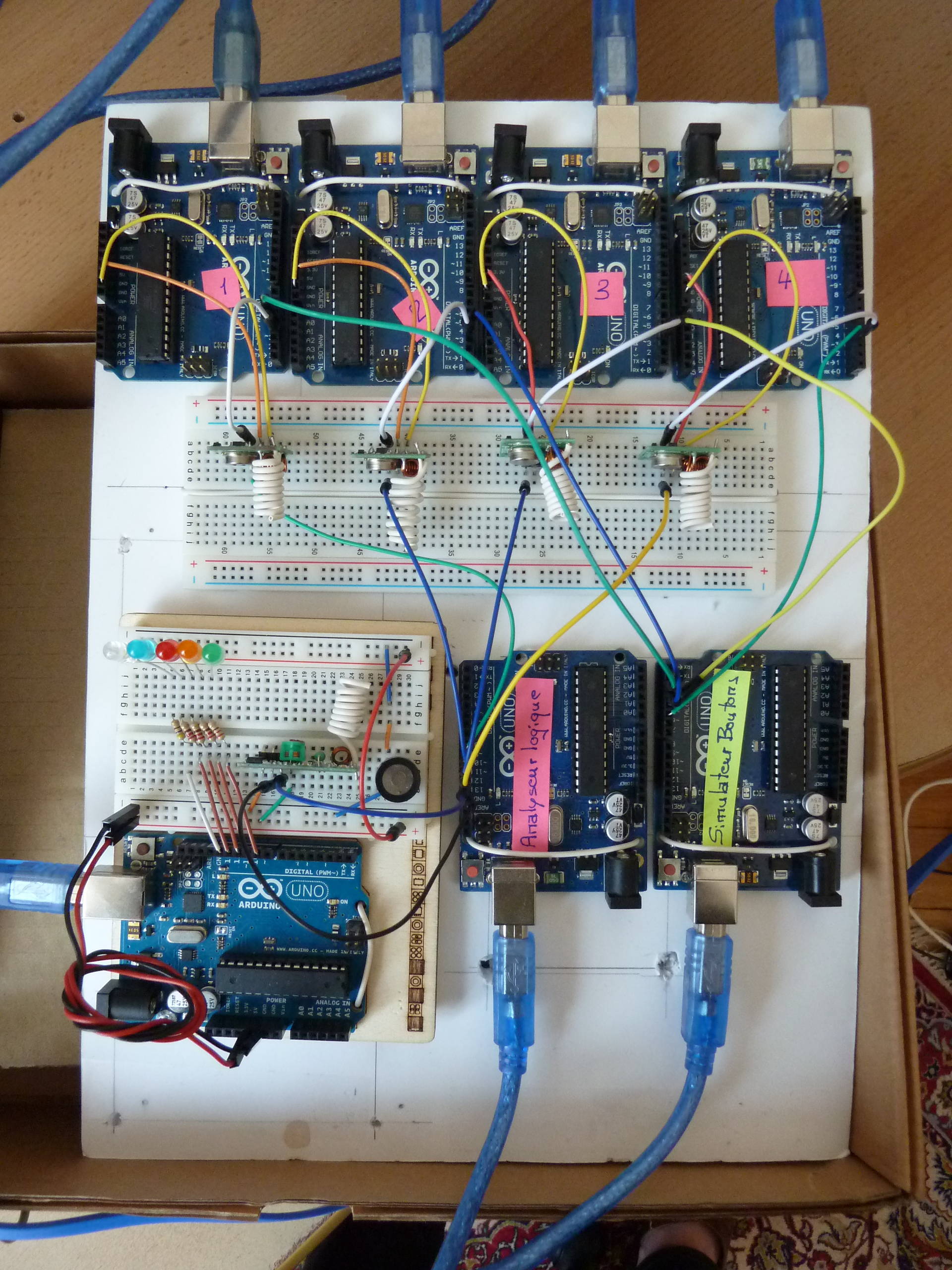

Et voilà ce que ça donne en action :

ouilogique.com

ouilogique.com

ouilogique.com

ouilogique.com

ouilogique.com

ouilogique.com

Logiciels pour la visualisation des traces

Pour l’analyse post-mortem, il y a :

Le format d’enregistrement des traces que j’utilise est le VCD (Value Change Dump)
